TATE-mallinnus
TALOTEKNIIKAN KANSALLISET KOODISTOT JA TIETOSISÄLTÖMÄÄRITYKSET
RAVA3Pro -kehityshankkeen yhteydessä luotiin koko talotekniikan kattavat kansalliset tuoteosakoodistot, järjestelmäkoodistot, IFC-tietomallien tietosisältömääritykset sekä esimerkkimallit. Lisäksi koko vakiointikokonaisuus vietiin bSDD-alustaan.
1. TALOTEKNIIKAN TUOTEOSAKOODISTOT
Talotekniikan tuoteosien koodistot. Vakioidut yleisnimet ja yleistunnukset talotekniikan tuoteosille. Tuoteosien yleisnimien vakioidut arvot mahdollistavat tuotekokonaisuuksien skaalautuvan koneellisen tunnistettavuuden. Tuoteosakoodistot eivät ole hierarkisia luokitusjärjestelmiä. Ryhmittelyä varten koodistoissa on mukana pääryhmät ja alaryhmät helpottamaan tiedon tuottajan työtä, mutta ne eivät sellaisinaan ole sallittuja arvoja varsinaisille tuoteosille. Kaikille yksittäisille tuoteosille pitää koodistoista valita yksi sopiva yleisnimi. Jos sopivaa arvoa ei löydy, niin silloin käytetään MUU -vaihtoehtoja.
Linkit tuoteosakoodistoihin:
Lataa tuoteosakoodistojen pdf-versiot:
2. TALOTEKNIIKAN JÄRJESTELMÄKOODISTOT
Talotekniikan järjestelmätyyppien koodistot. Vakioidut järjestelmätyypit ja järjestelmätyyppien yleistunnukset talotekniikan järjestelmille. Järjestelmätyyppien vakioidut arvot mahdollistavat talotekniikan järjestelmäkokonaisuuksien skaalautuvan koneellisen tunnistettavuuden. Talotekniikan järjestelmäkoodistot eivät ole hierarkisia luokitusjärjestelmiä. Ryhmittelyä varten koodistoissa on mukana järjestelmälajit ja järjestelmäluokat helpottamaan tiedon tuottajan työtä, mutta ne eivät sellaisinaan ole sallittuja arvoja varsinaisille järjestelmille. Kaikille yksittäisille järjestelmille pitää koodistoista valita yksi sopiva järjestelmätyyppi. Jos sopivaa arvoa ei löydy, niin silloin käytetään MUU -vaihtoehtoja.
Linkit järjestelmäkoodistoihin:
Lataa järjestelmäkoodistojen pdf-versiot:
3. TALOTEKNIIKAN TIETOSISÄLTÖMÄÄRITYKSET
IFC 4.0.2.1 ei tarjoa riittävää kattavuutta talotekniikan tuoteosien tunnistettavuuteen IFC standardin mukaisten entiteettien ja enumeraatioiden avulla. Tästä syystä on tuoteosien tunnistettavuus toteutettu kansallisilla talotekniikan tuoteosakoodistoilla.
Myös tietorakenne, eli ominaisuusryhmät ja ominaisuudet, on tarpeen määrittää tuoteosaperusteisesti. Jokainen tuoteosaperusteinen ominaisuusryhmä, ominaisuus ja ominaisuuden arvo määritetään yksittäiselle objektille erikseen, vaikka kyseessä olisi tyyppitieto. Talotekniikan tuoteosaperusteiset ominaisuusryhmät ja ominaisuudet esitetään näissä dokumenteissa:

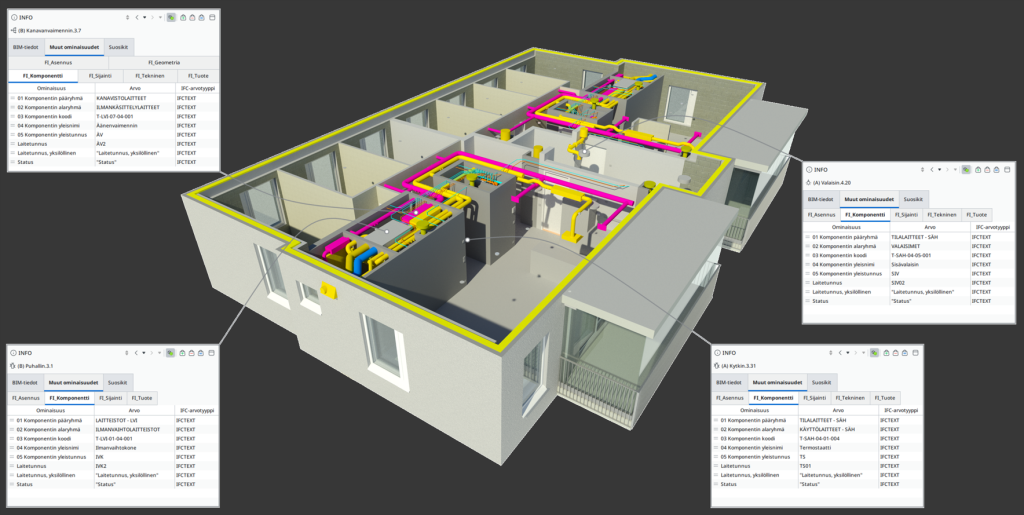

4. TALOTEKNIIKAN ESIMERKKIMALLIT
LVI:n ja Sähkön esimerkkimallit auttavat hahmottamaan tätä laajaa talotekniikan vakiointikokonaisuutta. Mallit ovat vapaasti käytettävissä IFC- ja natiivimuodossa.
Lataa IFC-tietomallit:
Lataa natiivimallit (Revit):
(Revit 2024 + MagiCAD 2024 UR-1 for Revit 2024)
5. FI-MEP Classification 1.0
(bSDD = buildingSMART Data Dictionary)
Talotekniikan vakiointikokonaisuus löytyy bSDD-alustasta ”FI-MEP Classification” nimisenä ja 1.0 versioisena ”kirjastona”.
Mallinnusohjelmistot voivat hyödyntää tätä dataa suoraan bSDD-alustasta.
Selaimella pystyy myös etsimään eri kirjastoista tuoteosia, järjestelmätyyppejä, Propertyjä sekä niiden sidonnaisuuksia.
6. Ohjekortti - RT 103684
LVIA- ja sammutuslaitteistojen piirrosmerkit
RAVA3Pro -kehityshankkeessa luotuihin LVI-TUOTEOSA (Versio 1.0) ja RAKENNUSAUTOMAATIO-TUOTEOSA (Versio 1.0) -koodistoihin perustuva rakennustiedon ohjekortti kyseisten tuoteosien piirrosmerkeiksi.
”Tässä ohjeessa esitetään yleisimmät käytössä olevat LVI-, sammutuslaitteisto- ja rakennusautomaatiosuunnitelmissa esitettävät piirrosmerkit. Ohjeessa esitettävät yleistunnukset, yleisnimet ja numeroinnit ovat LVI- ja rakennusautomaatio-tuoteosien, versioiden 1.0 mukaiset. Ohje on tarkoitettu ja on hyödyllinen kaikille, jotka työssään lukevat teknisiä piirustuksia.”

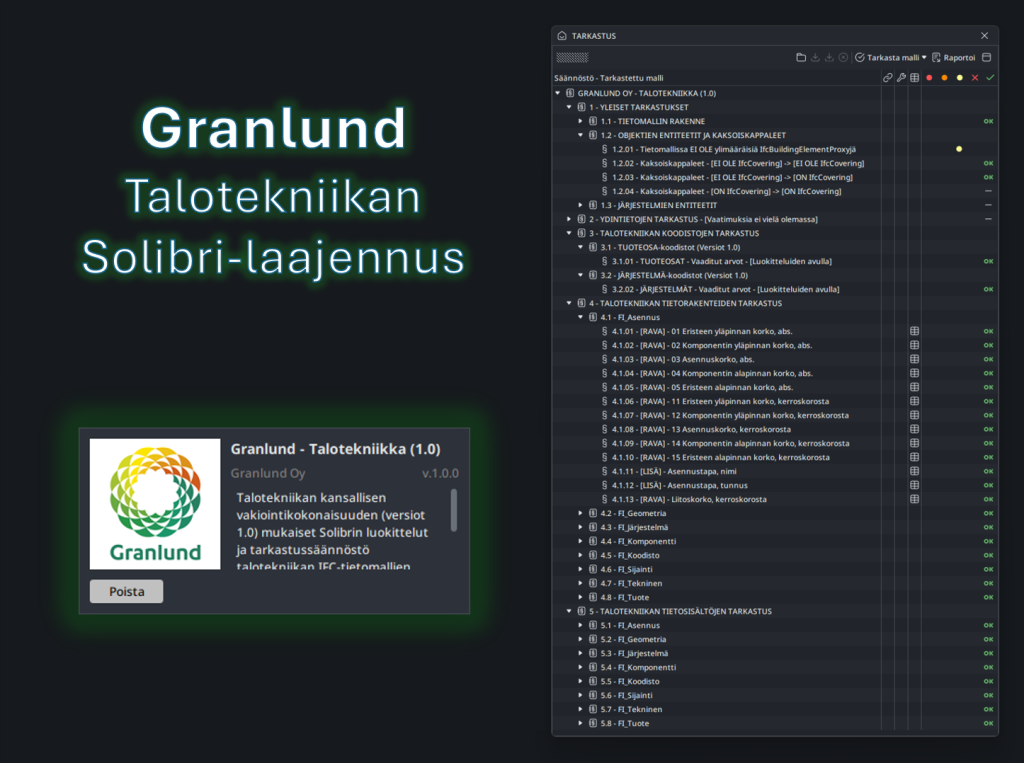

7. TALOTEKNIIKAN VAKIOITUJEN IFC-TIETOMALLIEN TILAAMINEN
Tämän dokumentin tarkoituksena on koota yhdeksi tiiviiksi paketiksi talotekniikan kansallisen vakiointikokonaisuuden kuvaus/nykytilanne ja mitä pitää huomioida, kun tilaa sen mukaisesti vakioituja talotekniikan IFC-tietomalleja.
Lataa PDF-tiedosto:

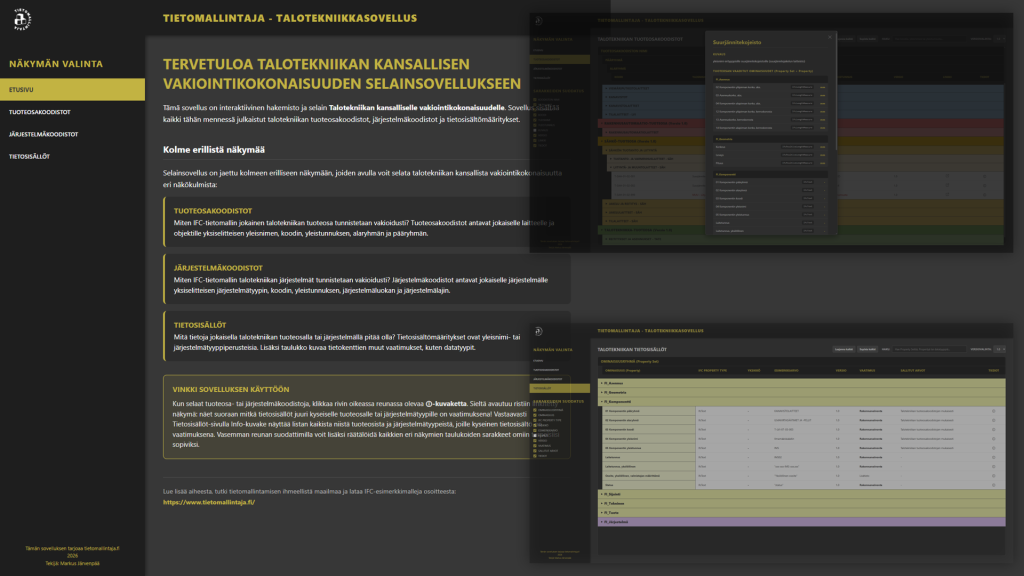

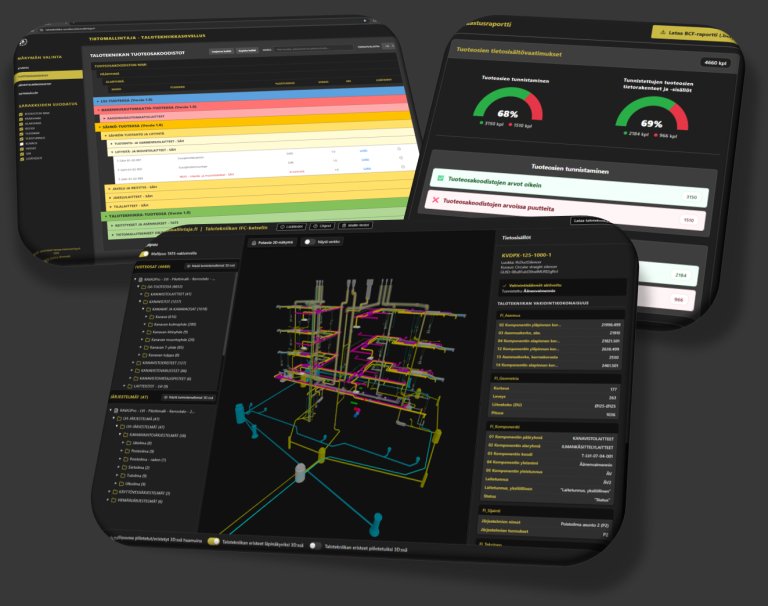

8. TALOTEKNIIKAN KANSALLISEN VAKIOINTIKOKONAISUUDEN VISUALISOINTI
Tämä sivusto kokoaa ja visualisoi Talotekniikan kansallisen vakiointikokonaisuuden tiedot
- Talotekniikan tuoteosakoodistot (Versiot 1.0)
- Talotekniikan järjestelmäkoodistot (Versiot 1.0)
- Talotekniikan tietosisältövaatimukset (Versiot 1.0)
Tämä visualisointi hakee tiedot suoraan
Yhteentoimivuusalustalta (koodistot.suomi.fi)
ja buildingSMART Data Dictionary (bSDD) -alustalta.
Tekijä:Ville Myllylä
